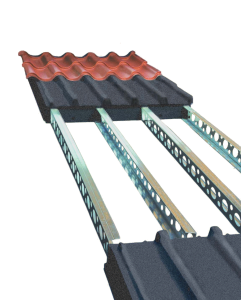

Il Pannello Standard Struttura consente di valorizzare in altezza lo spazio di un sottotetto, riducendo al minimo l’ingombro delle travi e dei correnti necessari a sorreggere un’ordinaria copertura in tegole. Utilizzando questo pannello è garantita un’adeguata portata in funzione delle grandi luci fra travi e correnti su ogni tipo di tetto. Le barre metalliche, al suo interno, permettono di ridurre al minimo i punti di appoggio e di fissaggio della del pannello stesso grazie ad un’ottima robustezza ed autoportanza. Si tratta di un sistema modulare che necessita di una quantità di travi drasticamente inferiore rispetto agli standard abituali.
Il Pannello Standard Struttura consente di valorizzare in altezza lo spazio di un sottotetto, riducendo al minimo l'ingombro delle travi e dei correnti necessari a sorreggere un'ordinaria copertura in tegole. Utilizzando questo pannello è garantita un’adeguata portata in funzione delle grandi luci fra travi e correnti su ogni tipo di tetto. Le barre metalliche, al suo interno, permettono di ridurre al minimo i punti di appoggio e di fissaggio della del pannello stesso grazie ad un'ottima robustezza ed autoportanza. Si tratta di un sistema modulare che necessita di una quantità di travi drasticamente inferiore rispetto agli standard abituali.

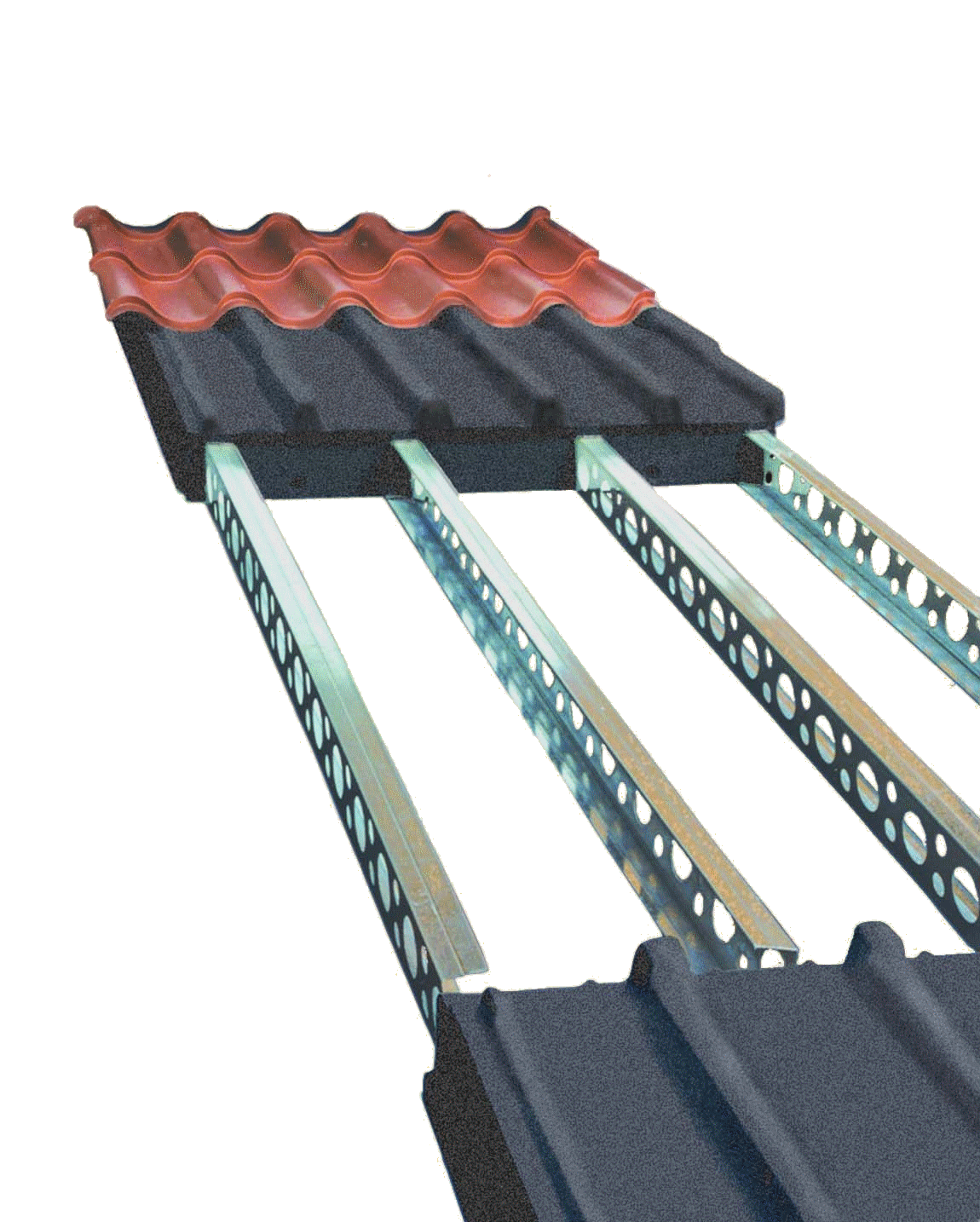

Le barre a C inserite all’interno del polistirene rimangono visibili nella parte inferiore del pannello. Tale condizione permette il perfetto ancoraggio del supporto di rifinitura (rete per intonaco, cartongesso, etc)

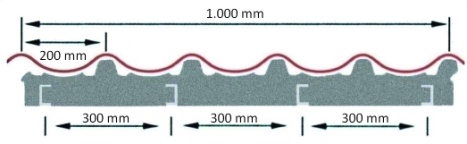

Dimensione lastra e appoggi
Larghezza: 1.060 mm (1.000 mm utile)
Lunghezza: da 800 mm a 7.450 mm
Passo stampata longitudinale: 350 mm
Appoggi variabili in funzione della luce (vedi tabella)

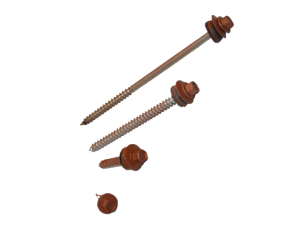

FISSAGGI
Utilizzare un fissaggio ogni onda in corrispondenza degli appoggi. Inoltre, nei sormonti laterali, utilizzare viti di cucitura in quantità adeguata.
ACCIAIO
| Spessore: | 0,5 mm |
| Peso: | 4,89 kg/m² |
| Verniciatura: | Poliestere (spess. 25µ sulla faccia a vista e |
| spess. 5-7µ sulla faccia interna) |
ALLUMINIO
| Spessore: | 0,7 mm |
| Peso: | 2,37 kg/m² |
| Verniciatura: | Poliestere (spess. 25µ sulla faccia a vista e |
| spess. 5-7µ sulla faccia interna) |
RAME NATURALE
| Spessore: | 0,6 mm |
| Peso: | 6,69 kg/m² |
COIBENTAZIONE di cui 10% materia prima riciclata conforme ai requisiti CAM ( Criteri Ambientali Minimi)
| Silvermont: | Polistirene espanso sinterizzato a cellule chiuse a lambda migliorato, combinato all’origine con polvere di carbonio a struttura molecolare simile alla grafite |
| Tipo: | EPS 120 |
| Conducibilità termica dichiarata ʎD | 0,028 W/mK |
| Reazione al fuoco | Classe E secondo la norma EN 13501-1 |
BARRE DI RINFORZO
| Materiale | Acciaio zincato 40 x 60 x 40 (Medium) | Acciaio zincato 40 x 100 x 40 (Large) |
| Spessore | 0,8 mm |
|
PANNELLO STANDARD STRUTTURA Spessori diversi dagli standard producibili su richiesta |
PESO Kg/m² |
|||||
|---|---|---|---|---|---|---|
| TIPOLOGIA PANNELLO |
Spessore medio (mm) |
Spessore massimo (mm) |
Coefficiente di resistenza termica R (m²K/W) |
|||
| ACCIAIO | ALLUMINIO | RAME | ||||
| MEDIUM | 87,00 | 132,50 | 2,90 | 8,29 | 5,77 | 10,09 |
| LARGE | 137,00 | 182,50 | 4,57 | 9,57 | 7,05 | 11,37 |
